Cara Kerja Komunikasi UART & USART Beserta Contoh

UART (Universal Asincrhounus Recivier transmiter)

UART atau Universal Asynchronous Receiver-Transmitter adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal. UART sekarang ini termasuk di dalam beberapa mikrokontroler (contohnya, PIC16F628).UART atau Universal Asynchronous Receiver Transmitter adalah protokol komunikasi yang umum digunakan dalam pengiriman data serial antara device satu dengan yang lainnya. Sebagai contoh komunikasi antara sesama mikrokontroler atau mikrokontroler ke PC. Dalam pengiriman data, clock antara pengirim dan penerima harus sama karena paket data dikirim tiap bit mengandalkan clock tersebut. Inilah salah satu keuntungan model asynchronous dalam pengiriman data karena dengan hanya satu kabel transmisi maka data dapat dikirimkan. Berbeda dengan model synchronous yang terdapat pada protokol SPI (Serial Peripheral Interface) dan I2C (Inter-Integrated Circuit) karena protokol membutuhkan minimal dua kabel dalam transmisi data, yaitu transmisi clock dan data. Namun kelemahan model asynchronous adalah dalam hal kecepatannya dan jarak transmisi. Karena semakin cepat dan jauhnya jarak transmisi membuat paket-paket bit data menjadi terdistorsi sehingga data yang dikirim atau diterima bisa mengalami error.Asynchronous memungkinkan transmisi mengirim data tanpa sang pengirim harus mengirimkan sinyal detak ke penerima. Sebaliknya, pengirim dan penerima harus mengatur parameter waktu di awal dan bit khusus ditambahkan untuk setiap data yang digunakan untuk mensinkronkan unit pengiriman dan penerimaan. Saat sebuah data diberikan kepada UART untuk transmisi Asynchronous, "Bit Start" ditambahkan pada setiap awal data yang akan ditransmisikan. Bit Start digunakan untuk memperingatkan penerima yang kata data akan segera dikirim, dan memaksa bit-bit sinyal di receiver agar sinkron dengan bit-bit sinyal di pemancar. Kedua bit ini harus akurat agar tidak memiliki penyimpangan frekuensi dengan lebih dari 10% selama transmisi bit-bit yang tersisa dalam data. (Kondisi ini ditetapkan pada zaman teleprinter mekanik dan telah dipenuhi oleh peralatan elektronik modern.)Setelah Bit Start, bit individu dari data yang dikirim, dengan sinyal bit terkecil yang pertama dikirim. Setiap bit dalam transmisi ditransmisikan serupa dengan jumlah bit lainnya, dan penerima mendeteksi jalur di sekitar pertengahan periode setiap bit untuk menentukan apakah bit adalah 1 atau 0. Misalnya, jika dibutuhkan dua detik untuk mengirim setiap bit, penerima akan memeriksa sinyal untuk menentukan apakah itu adalah 1 atau 0 setelah satu detik telah berlalu, maka akan menunggu dua detik dan kemudian memeriksa nilai bit berikutnya , dan seterusnya.

Tipe-tipe UART

1. 8250 UART pertama pada seri ini. Tidak memiliki register scratch, versi 8250A merupakan versi perbaikan    dari 8250 yang mampu bekerja dengan lebih cepat;

2. 8250A UART ini lebih cepat dibandingkan dengan 8250 pada sisi bus. Lebih mirip secara perangkat lunak dibanding 16450;

3. 8250B Sangat mirip dengan 8250;

4. 16450 Digunakan pada komputer AT dengan kecepatan 38,4 Kbps, masih banyak digunakan hingga sekarang;

5. 16550 Generasi pertama UART yang memiliki penyangga, dengan panjang 16-byte, namun tidak bekerja (produk gagal) sehingga digantikan dengan

6. 16550A;
a. 16550A UART yang banyak digunakan pada komunikasi kecepatan tinggi, misalnya 14,4 Kbps atau 28,8 Kbps;
b. 16650 UART baru, memiliki penyangga FIFO 32-byte, karakter Xon/Xoff terprogram dan mendukung manajemen sumber daya;

7. 16750 Diproduksi oleh Texas Instrument, memiliki FIFO 64-byte!

USART (Universal Synchronous-Asynchronous Receiver/Transmitter)

USART merupakan komunikasi yang memiliki fleksibilitas tinggi, yang dapat digunakan untuk melakukan transfer data baik antar mikrokontroler maupun dengan modul-modul eksternal termasuk PC yang memiliki fitur UART.
Universal sinkron / pemancar (USART) adalah jenis perangkat perangkat keras komunikasi yang memungkinkan komputer untuk berkomunikasi serentak dan asynchronous dengan perangkat yang terhubung secara serial.Sebuah USART memberikan seri komunikasi data dari port serial dan lebih dari RS 232 protokol standar.Sebuah USART juga dikenal sebagai komunikasi serial interface (SCI).
Sebuah USART bekerja dengan menerima data paralel dari central processing unit (CPU), mengubahnya menjadi data serial untuk transmisi ke port serial / koneksi. Demikian pula, menerima data serial dari serial koneksi / port, mengkonversi ke paralel data dan mengirimkannya ke CPU. USART tertanam pada sirkuit terpadu (IC) atau motherboard dan dapat dikonfigurasi untuk modus transfer sinkron dan asinkron (ATM).Sebuah USART mirip dengan universal asynchronous receiver / transmitter (UART), karena masing-masing mendukung dan memberikan komunikasi serial.Namun, UART hanya mendukung komunikasi serial asynchronous.
USART memungkinkan transmisi data baik secara syncrhronous maupun asyncrhronous, sehingga dengan memiliki USART pasti kompatibel dengan UART. Pada ATmega8535, secara umum pengaturan mode syncrhronous maupun asyncrhronous adalah sama. Perbedaannya hanyalah terletak pada sumber clock saja. Jika pada mode asyncrhronous masing-masing peripheral memiliki sumber clock sendiri, maka pada mode syncrhronous hanya ada satu sumber clock yang digunakan secara bersama-sama. Dengan demikian, secara hardware untuk mode asyncrhronous hanya membutuhkan 2 pin yaitu TXD dan RXD, sedangkan untuk mode syncrhronousharus 3 pin yaitu TXD, RXD dan XCK. Komunikasi serial data antara master dan slave pada SPI diatur melalui 4 buah pin yang terdiri dari SCLK, MOSI, MISO, dan SS sbb:

·                     SCLK dari master ke slave yang berfungsi sebagai clock

·                     MOSI jalur data dari master dan masuk ke dalam slave

·                     MISO jalur data keluar dari slave dan masuk ke dalam master

·                     SS (slave select) merupakan pin yang berfungsi untuk mengaktifkan slave

Memory (RAM & Cache Memory)

RAM (Random Access Memory)

RAM (Random Access Memory) adalah sebuah perangkat keras yang berfungsi menyimpan data dan instruksi program yang akan dan sudah dieksekusi oleh prosesor. Penyimpanan RAM bersifat sementara, ini artinya setelah komputer dimatikan, RAM akan dikosongkan lalu akan diisi data baru yang diperlukan saat komputer dinyalakan dan dipergunakan. Berbeda dengan tape magnetik atau disk yang harus diakses secara berurutan, isi dari RAM dapat diakses secara random atau tidak mengacu pada letak datanya. Hal ini yang membuat RAM lebih cepat daripada harddisk atau media penyimpanan lainnya.

RAM sendiri sering disebut sebagai memori utama atau main memory,  memori primer atau primary memory atau memori internal, atau hanya disebut memori, meskipun ada beberapa jenis memori yang terpasang pada komputer tersebut.

RAM memiliki bagian utama seperti :
1. PCB (Printed Circuit Board)
PCB (Printed Circuit Board) yakni papan yang tersusun atas beberapa layer, pada setiap lapisan layer terpasang jalur/circuit untuk mengalirkan data ataupun sebagai tempat penyalur daya listrik.

2. Contact Point
Contact Point yakni bagian RAM yang berfungsi sebagai konektor ke Motherboard, terdiri atas beberapa titik dan di batasi oleh satu atau dua buah lekukan yang disebut sebagai NOTCH.

Fungsi RAM

Fungsi dari RAM adalah mempercepat pemprosesan data pada komputer. Semakin besar RAM yang dimiliki, semakin cepatlah komputer.

Selain itu, RAM juga berfungsi sebagai mendia penyimpanan disaat komputer atau laptop dalam keadaan hidup, apabila laptop atau komputer dimatikan maka data yang tersimpan dalam ram akan hilang dan terhapus. Misalkan ketika anda mengetik di dokumen atau microsoft word kemudian anda anda tutup tanpa menyimpan terlebih dahulu data yang anda ketik akan tersimpan di memori ram dengan begitu anda dapat membuka dokumen tersebut melalui history terakhir dari Microsoft word tadi.

Jenis - Jenis RAM

1. DRAM (Dynamic Random Access Memory)

DRAM (Dynamic Random Access Memory) yang merupakan memori semikonduktor yang memerlukan kapasitor sebagai tumpuan untuk menyegarkan data yang ada di dalamnya. RAM ini memiliki kecepatan lebih tinggi dari EDO-RAM. Namun lebih rendah dibandingkan SRAM.

Dalam strukturnya, DRAM hanya memerlukan satu transistor dan kapasitor per bit, sehingga memiliki kepadatan sangat tinggi. DRAM mempunyai frekuensi kerja yang bervariasi, yaitu antara 4,77MHz hingga 40MHz.

2. SDRAM (Sychronous Dynamic Random Access Memory)

SDRAM (Sychronous Dynamic Random Access Memory) adalah jenis RAM yang merupakan kelanjutan dari DRAM namun telah diskronisasi oleh clock sistem dan memiliki kecepatan lebih tinggi daripada DRAM. Cocok untuk sistem dengan bus yang memiliki kecepatan sampai 100 MHz.

3. RDRAM (Rambus Dynamic Random Access Memory)

RAM jenis ini memiliki kecepatan sangat tinggi, pertama kali digunakan untuk komputer dengan prosesor Pentium 4. Slot Memori untuk RD RAM adalah 184 pin. Bentuk RD RAM adalah Rate Inline Memory Modul (RIMM). Memiliki kecepatan hingga 800 MHz.

4. SRAM (Static Random Access Memory)

SRAM (Static Random Access Memory) adalah jenis RAM yang terbuat dari semacam semikonduktor yang tidak memerlukan kapasitor dan tidak memerlukan penyegaran secara berkala sehingga lebih cepat. Namun SRAM memiliki kelemahan, yakni biaya produksinya mahal sehingga hanya tersedia dalam kapasitas kecil dan menangani bagian yang benar-benar penting.

5. EDORAM (Extended Data Out Random Access Memory)

RAM jenis ini memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan RAM biasa. Slot memori untuk EDORAM adalah 72 pin. Bentuk EDO-RAM lebih panjang daripada RAM yaitu bentuk Single Inline Memory Modul (SIMM). Memiliki kecepatan lebih dari 66 Mhz.

6. FPM DRAM (First Page Mode DRAM)

FPM DRAM (First Page Mode DRAM) adalah merupakan bentuk asli dari DRAM. Laju transfer maksimum untuk cache L2 mendekati 176 MB per sekon. FPM bekerja pada rentang frekuensi 16MHz hingga 66MHz dengan access time sekitar 50ns.

7. Flash RAM

Flash RAM adalah jenis memory berkapasitas rendah yang digunakan pada perngkat elektronika seperti, TV, VCR, radio mobil, dan lainnya. Memerlukan refresh dengan daya yang sangat kecil.

8. VGRAM (Video Graphic Random Acces Memory)

VGRAM (Video Graphic Random Acces Memory) Yaitu VGRAM biasanya digunakan untuk menyimpan kandungan pixel bagi sebuah paparan grafik. Penggunaan cip VGRAM akan memberikan prestasi video yang baik dan mengurangi tekanan pada CPU.

9. DDR SDRAM (Double Data Rate Synchronous Dynamic Random Acces Memory)

RAM jenis ini memiliki kecepatan sangat tinggi dengan menggandakan kecepatan SD RAM, dan merupakan RAM yang banyak beredar saat ini. RAM jenis ini mengkonsumsi sedikit power listrik. Slot Memori untuk DDR SDRAM adalah 184 pin, bentuknya adalah RIMM.

10. SO-DIMM (Small Outline Dual In-Line Memory Module)

SO-DIMM (Small Outline Dual In-Line Memory Module) merupakan jenis memory yang digunakan pada perangkat notebook. Bentuk fisiknya kira-kira setengah dari besar DDR biasa sehingga dapat lebih menghemat ruang yang tentunya sangat berharga pada perangkat mobile seperti notebook. Perkembangan generasi SO-DIMM biasanya sejalan dengan perkembangan RAM untuk komputer desktop. Ketika DDR3 SDRAM diluncurkan dipasaran, DDR3 SO-DIMM juga ikut diluncurkan. Modul tersebut menggunakan slot yang memiliki 204 pin.

Sourched : http://mypctutorel.blogspot.com/2013/11/pengertian-jenis-jenis-dan-fungsi-ram.html

Timeline perkembangan RAM

Cache Memory L1, L2, L3 (Fungsi, Pengertian, Perbedaan)

Pengertian Memori Cache

Definisi Cache
Cache adalah memori yg lebih kecil, lebih cepat yang menyimpan salinan data dari yang paling sering digunakan memori utama lokasi.
Fungsi Cache
Cache berfungsi untuk mempercepat akses data pada komputer karena cache menyimpan data/informasi yang telah diakses oleh suatu buffer, sehingga meringankan kerja processor.

Cache beasal dari kata cash. Dari istilah tersebut cache adalah tempat menyembunyikan atau tempat menyimpan sementara. Sesuai definisi tersebut cache memori adalah tempat menyimpan data sementara. Cara ini dimaksudkan untuk meningkatkan transfer data dengan menyimpan data yang pernah diakses pada cache tersebut, sehingga apabila ada data yang ingin diakses adalah data yang sama maka maka akses akan dapat dilakukan lebih cepat.Cache memori ini adalah memori tipe SDRAM yang memiliki kapasitas terbatas namun memiliki kecepatan yang sangat tinggi dan harga yang lebih mahal dari memori utama. Cache memori ini terletak antara register dan RAM (memori utama) sehingga pemrosesan data tidak langsung mengacu pada memori utama.

 Level Memori Cache

Cache memori ada tiga level yaitu L1,L2 dan L3.
• Cache memori level 1 (L1) adalah cache memori yang terletak dalam prosesor (cache internal). Cache ini memiliki kecepatan akses paling tinggi dan harganya paling mahal. Ukuran memori berkembang mulai dari 8Kb, 64Kb dan 128Kb.Cache level 2 (L2) memiliki kapasitas yang lebih besar yaitu berkisar antara 256Kb sampai dengan 2Mb. Namun cache L2 ini memiliki kecepatan yang lebih rendah dari cache L1.
• Cache L2 terletak terpisah dengan prosesor atau disebut dengan cache eksternal.
• Cache level 3 hanya dimiliki oleh prosesor yang memiliki unit lebih dari satu misalnya dualcore dan quadcore. Fungsinya adalah untuk mengontrol data yang masuk dari cache L2 dari masing-masing inti prosesor.
• L1 CACHE, L2 CACHE, L3 CACHE
• L1 dan L2 Cache adalah memori sementara pada processor. Jadi ketika komputer dimatikan, maka ingatan yang ada pada processor pun akan hilang. L1 dan L2 mempunyai fungsi dan perbedaan, diantaranya adalah.

Fungsi Cache L1, L2, dan L3

• Fungsi Cache L1:
Sejumlah kecil SRAM memori yang digunakan sebagai cache yang terintegrasi atau satu paket di dalam modul yang sama pada prosesor. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Berguna untuk menyimpan secara sementara instruksi dan data, dan memastikan bahwa prosesor memiliki supply data yang stabil untuk diproses sementara memori mengambil dan menyimpan data baru.
• Fungsi Cache L2:
Fungsinya sama dengan L1 Cache, L2 Cache dikenal juga dengan nama secondary cache, adalah memory yang memiliki urutan kecepatan kedua (tipe memori yang paling cepat adalah L1 Cache) yang disediakan untuk mikroprosesor.

• Fungsi Cache L3 :
L3 cache memori khusus yang bekerja tangan-di-tangan dengan L1 dan L2 cache untuk meningkatkan kinerja komputer. L1, L2 dan L3 cache yangpemrosesan komputer unit ( CPU ) cache, ayat-ayat jenis lain dalam sistem cache seperti hard disk cache


Perbedaan L1 cache, L2 cache, L3 cache adalah :

Cache L1 adalah memori yang utama.           Kecepatannya sama dengan kecepatan processor

Cache L2 adalah memori yang kedua (sekunder)           Kecepatannya dibawah kecepatan Cache L1

Cache L3 memiliki kapasitas lebih besar dari Cache L2         Lebih lambat dari Cache L1,L2

Letak Cache Memory

• L1 cache terintegrasi dengan chip prosesor, artinya letak L1 cache sudah menyatu dengan chip prosesor (berada di dalam keping prosesor).

• L2 cache, ada yang menyatu dengan chip prosesor, ada pula yang terletak di luar chip prosesor, yaitu di motherboard dekat dengan posisi dudukan prosesor. Pada era prosesor intel 80486 atau sebelumnya, letak L2 cache kebanyakan berada di luar chip prosesor. Chip cache terpisah dari prosesor, berdiri mandiri dekat chip prosesor. Sejak era prosesor Intel Pentium, letak L2 cache ini sudah terintegrasi dengan chip prosesor (menyatu dengan keping prosesor). Posisi L2 cache selalu terletak antara L1 cache dengan memori utama (RAM).

• L3 cache belum diimplementasikan secara umum pada semua jenis prosesor. Hanya prosesor-prosesor tertentu yang memiliki L3 cache.

Cache memory yang letaknya terpisah dengan prosesor disebut cache memory non integrated atau diskrit (diskrit artinya putus atau terpisah).

Cache memory yang letaknya menyatu dengan prosesor disebut cache memory integrated, on-chip, atau on-die (integrated artinya bersatu/menyatu/ tergabung, on-chip artinya ada pada chip).

L1 cache (Level 1 cache) disebut pula dengan istilah primary cache, first cache, atau level one cache.

L2 cache disebut dengan istilah secondary cache, second level cache, atau level two cache.

Kecepatan Cache Memory

Transfer data dari L1 cache ke prosesor terjadi paling cepat dibandingkan L2 cache maupun L3 cache (bila ada). Kecepatannya mendekati kecepatan register. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Secara fisik L1 cache tidak bisa dilihat dengan mata telanjang. L1 cache adalah lokasi pertama yang diakses oleh prosesor ketika mencari pasokan data. Kapasitas simpan datanya paling kecil, antara puluhan hingga ribuan byte tergantung jenis prosesor. Pada beberapa jenis prosesor pentium kapasitasnya 16 KB yang terbagi menjadi dua bagian, yaitu 8 KB untuk menyimpan instruksi, dan 8 KB untuk menyimpan data.

Transfer data tercepat kedua setelah L1 cache adalah L2 cache. Prosesor dapat mengambil data dari cache L2 yang terintegrasi (on-chip) lebih cepat dari pada cache L2 yang tidak terintegrasi. Kapasitas simpan datanya lebih besar dibandingkan L1 cache, antara ratusan ribu byte hingga jutaan byte, ada yang 128 KB, 256 KB, 512 KB, 1 MB, 2 MB, bahkan 8 MB, tergantung jenis prosesornya.

Kapasitas simpan data untuk L3 cache lebih besar lagi, bisa ratusan juta byte (ratusan mega byte).

Prioritas Penyimpanan Dan Pengambilan Data

Dalam mekanisme kerjanya, data yang akan diproses oleh prosesor, pertama kali dicari di L1 cache, bila tidak ada maka akan diambil dari L2 cache, kemudian dicari di L3 cache (bila ada). Jika tetap tidak ada, maka akan dicari di memori utama. Pengambilan data di L2 cache hanya dilakukan bila di L1 cahe tidak ada.

Jika isi cache penuh, data yang paling lama akan dibuang dan digantikan oleh data yang baru diproses oleh prosesor. Proses ini dapat menghemat waktu dalam proses mengakses data yang sama, dibandingkan jika prosesor berulang-ulang harus mencari data ke memori utama.

Secara logika, kapasitas cache memory yang lebih besar dapat membantu memperbaiki kinerja prosesor, setidak-tidaknya mempersingkat waktu yang diperlukan dalam proses mengakses data.

Cara Kerja Memori Cache

Jika prosesor membutuhkan suatu data, pertama-tama ia akan mencarinya pada cache. Jika data ditemukan, prosesor akan langsung membacanya dengan delay yang sangat kecil. Tetapi jika data yang dicari tidak ditemukan,prosesor akan mencarinya pada RAM yang kecepatannya lebih rendah. Pada umumnya, cache dapat menyediakan data yang dibutuhkan oleh prosesor sehingga pengaruh kerja RAM yang lambat dapat dikurangi. Dengan cara ini maka memory bandwidth akan naik dan kerja prosesor menjadi lebih efisien. Selain itu kapasitas memori cache yang semakin besar juga akan meningkatkan kecepatan kerja komputer secara keseluruhan.

Dua jenis cache yang sering digunakan dalam dunia komputer adalah memory caching dan disk caching. Implementasinya dapat berupa sebuah bagian khusus dari memori utama komputer atau sebuah media penyimpanan data khusus yang berkecepatan tinggi.

Implementasi memory caching sering disebut sebagai memory cache dan tersusun dari memori komputer jenis SDRAM yang berkecepatan tinggi. Sedangkan implementasi disk caching menggunakan sebagian dari memori komputer.

Struktur System Cache

Memori utama terdiri dari sampai dengan 2n word beralamat, dengan masing-masing word mempunyai n-bit alamat yang unik. Untuk keperluan pemetaan, memori ini dinggap terdiri dari sejumlah blok yang mempunyai panjang K word masing-masing bloknya. Dengan demikian, ada M = 2n/K blok. Cache terdiri dari C buah baris yang masing-masing mengandung K word, dan banyaknya baris jauh lebih sedikit dibandingkan dengan banyaknya blok memori utama (C << M). Di setiap saat, beberapa subset blok memori berada pada baris dalam cache. jika sebuah word di dalam blok memori dibaca, blok itu ditransfer ke salah satu baris cache. karena terdapat lebih banyak blok bila dibanding dengan baris, maka setiap baris tidak dapat menjadi unik dan permanen untuk dipersempahkan ke blok tertentu mana yang disimpan. Tag biasanya merupakan bagian dari alamat memori utama.

Sumber : http://bangvandawablog.blogspot.com/2012/09/pengertian-dan-konsep-memory-cache.html#ixzz27uTuqFNT

Harddisk dan CDhttp://2.bp.blogspot.com/_HZgBVdvmq8s/TO6FzLi2GGI/AAAAAAAAAAg/dJukHf59MyY/s1600/index.jpg

Harddisk adalah media penyimpanan data permanen, jadi data tidak hilang meskipun listrik sudah dimatikan. Harddisk berisi cakram magnetik yang mampu menyimpan data. Ukuran harddisk dinyatakan dalam Byte (B), contoh: 160GB (160 milyar byte). Harddisk ditemukan  pertama kali oleh Reynold Johnson di tahun 1956. Harddisk pertama berukuran 4.4 MB.

Bagian bagian Harddisk

1. Spindle

Harddisk terdiri dari spindle yang menjadi pusat putaran dari keping-keping cakram magnetik penyimpan data. Spindle ini berputar dengan cepat, oleh karena itu harus menggunakan high quality bearing.

Dahulu harddisk menggunakan ball bearing namun kini harddisk sudah menggunakan fluid bearing. Dengan fluid bearing maka gaya friksi dan tingkat kebisingan dapat diminimalisir. Spindle ini yang menentukan putaran harddisk. Semakin cepat putaran rpm harddisk maka semakin cepat transfer datanya.

2. Cakram Magnetik (Magnetic Disk)

Pada cakram magnetik inilah dilakukan penyimpanan data pada harddisk. Cakram magnetik berbentuk plat tipis dengan bentuk seperti CD-R. Dalam harddisk terdapat beberapa cakram magnetik.

Harddisk yang pertama kali dibuat, terdiri dari 50 piringan cakram magnetik dengan ukuran 0.6 meter dan berputar dengan kecepatan 1.200 rpm. Saat ini kecepatan putaran harddisk sudah mencapai 10.000rpm dengan transfer data mencapai 3.0 Gbps.

3. Read-write Head

Read-write Head adalah pengambil data dari cakram magnetik. Head ini melayang dengan jarak yang tipis dengan cakram magnetik. Dahulu head bersentuhan langsung dengan cakram magnetik sehingga mengakibatkan keausan pada permukaan karena gesekan. Kini antara head dan cakram magnetik sudah diberi jarak sehingga umur harddisk lebih lama.

Read-write head terbuat bahan yang terus mengalami perkembangan, mulai dari Ferrite head, MIG (Metal-In-Gap) head, TF (Thin Film) Head, (Anisotropic) Magnetoresistive (MR/AMR) Heads, GMR (Giant Magnetoresistive) Heads dan sekarang yang digunakan adalah CMR (Colossal Magnetoresistive) Heads.

4. Enclosure

Enclosure adalah lapisan luar pembungkus harddisk. Enclosure berfungsi melindungi semua bagian dalam harddisk agar tidak terkena debu, kelembaban dan hal lain yang dapat mengakibatkan kerusakan data.

Dalam enclosure terdapat breath filter yang membuat harddisk tidak kedap udara, hal ini bertujuan untuk membuang panas yang ada didalam harddisk karena proses putaran spindle dan pembacaan Read-write head.

5. Interfacing Module

Interfacing modul berupa seperangkat rangkaian elektronik yang mengendalikan kerja bagian dalam harddisk, memproses data dari head dan menghasilkan data yang siap dibaca oleh proses selanjutnya. Interfacing modul yang dahulu banyak dipakai adalah sistem IDE(Integrated Drive Electronics) dengan sistem ATA yang mempunyai koneksi 40 pin.

Teknologi terbaru dari interfacing module adalah teknologi Serial ATA (SATA). DenganSATA maka satu harddisk ditangani oleh satu bus tersendiri didalam chipset, sehingga penanganannya menjadi lebih cepat dan efisien. Harddisk SATA sekarang perlahan sudah menggantikan harddisk ATA yang makin lama mulai hilang dari pasaran.

Satuan Data Harddisk

Satuan data harddisk dinyatakan dalam Byte (B) dan satuan transfer data harddisk dinyatakan dalam bit (b). Sekarang ukuran harddisk sudah mencapai 500GB bahkan 1000 GB (1 Terra Byte), sehingga menyimpan data menjadi lebih leluasa.

Mengapa pada properti ukuran harddisk tidak sama dengan kapasitas harddisk ?

Perlu diketahui bahwa 1 KB= 1024 B jadi bukan 1000B, jadi 1GB bukan 1.000.000.000B melainkan 1.073.741.824B.

Beberapa pabrik pembuat harddisk yang terkenal

1. Seagate
2. Maxtor
3. West Digital
4. Quantum
5. Samsung

Teknologi Harddisk

1. RAID (Redudancy Array of Independent Disk)

RAID adalah teknologi penggabungan beberapa harddisk yang oleh sebuah operating system komputer dianggap menjadi satu harddisk. Konsep ini pertama kali didefinisikan oleh David A. Patterson, Garth A. Gibson dan Randy Katz dari University of California, Berkeley pada tahun 1987.

Keuntungan RAID adalah peningkatan kecepatan akses pada harddisk. Dengan menggantikan harddisk besar dengan beberapa harddisk kecil maka dimungkinkan pembacaan data secara paralel pada masing-masing harddisk. RAID diibatatkan sebuah database harddisk yang menghasilkan data secara paralel sesuai dengan indeks pengalamatan harddisk.

2. S.M.A.R.T (Self Monitoring, Analysis and Reporting Technology)

SMART adalah teknologi monitoring kinerja harddisk. Dengan SMART maka harddisk mampu mendeteksi adanya error dan melaporkan error ini kepada sistem. SMART paertama kali dipelopori oleh COMPAQ, namun kini hampir semua menggunakan teknologi SMART.

Keuntungan penggunaan SMART adalah adanya peringatan dini terhadap ketidak normalan yang terjadi pada harddisk sehingga pengguna dapat melakukan tindakan preventif seperti memback-up data.

Dilakukan pengaksesan terhadap harddisk untuk melihat dan menentukan di lokasi sebelah mana informasi yang dibutuhkan ada di dalam ruang harddisk.

Pada proses ini, aplikasi yang kita jalankan, Sistem operasi, sistem BIOS, dan juga driver-driver khusus (tergantung pada aplikasi yang kita jalankan) bekerja bersama-sama, untuk menentukan bagian mana dari harddisk yang harus dibaca.

• Langkah Kedua

Harddisk akan bekerja dan memberikan informasi di mana data/informasi yang dibutuhkan tersedia, sampai kemudian menyatakan, “Informasi yang ada di track sekian sektor sekianlah yang kita butuhkan.” Nah pola penyajian informasi yang diberikan oleh harddisk sendiri biasanya mengikuti pola geometris.

Yang dimaksud dengan pola geometris di sini adalah sebuah pola penyajian informasi yang menggunakan istilah silinder, track, dan sector. Ketika informasi ditemukan, akan ada permintaan supaya mengirimkan informasi tersebut melalui interface harddisk untuk memberikan alamat yang tepat (sektor berapa, track berapa, silinder mana) dan setelah itu informasi/data pada sector tersebut siap dibaca.

• Langkah Ketiga

Pengendali program yang ada pada harddisk akan mengecek untuk memastikan apakah informasi yang diminta sudah tersedia pada internal buffer yang dimiliki oleh harddisk (biasanya disebut cache atau buffer).

Bila sudah oke, pengendali ini akan menyuplai informasi tersebut secara langsung, tanpa harus melihat lagi ke permukaan pelat itu karena seluruh informasi yang dibutuhkan sudah dihidangkan di dalam buffer.

Dalam banyak kejadian, harddisk pada umumnya tetap berputar ketika proses di atas berlangsung. Namun ada kalanya juga tidak, lantaran manajemen power pada harddisk memerintahkan kepada disk untuk tidak berputar dalam rangka penghematan energi. Papan pengendali yang ada di dalam harddisk menerjemahkan instruksi tentang alamat data yang diminta dan selama proses itu berlangsung, ia akan senantiasa siaga untuk memastikan pada silinder dan track mana informasi yang dibutuhkan itu tersimpan.

Nah, papan pengendali ini pulalah yang kemudian meminta actuator untuk menggerakkan head menuju ke lokasi yang dimaksud. Ketika head sudah berada pada lokasi yang tepat, pengendali akan mengaktifkan head tersebut untuk melakukan proses pembacaan. Mulailah head membaca track demi track untuk mencari sektor yang diminta. Proses inilah yang memakan waktu, sampai kemudian head menemukan sektor yang tepat dan kemudian siap membacakan data/informasi yang terkandung di dalamnya.

• Langkah Terakhir

Papan pengendali akan mengkoordinasikan aliran informasi dari harddisk menuju ke ruang simpan sementara (buffer, cache). Informasi ini kemudian dikirimkan melalui interface harddisk menuju sistem memori utama untuk kemudian dieksekusi sesuai dengan aplikasi atau perintah yang kita jalankan.

http://abisabrina.wordpress.com/2010/08/05/bagian-bagian-komputer-harddisk/
__________________________________________________________

http://illtorro.blogspot.com/2009/05/cara-kerja-harddisk.html

Cara Kerja CD (Compact Disc)

CD dan DVD sudah ada dimana-mana saat ini. CD digunakan untuk menyimpan semua file anda. Musik, gambar, video, dan berbagai software bisa masuk dalam satu keping CD. Compact Disk sangat mudah digunakan dan sangatlah murah. Dengan Rp. 10.000, banyak toko yang memberikan 4 keping CD sekaligus. Jika anda memiliki CD-R Drive, maka anda bisa memindahkan semua data-data anda ke sebuah CD.

Pada artikel ini, kita akan belajar bagaimana cara kerja CD dan juga CD Drive-nya.

Sejarah CD (Compact Disc)

CD pertama kali dibuat dalam bentuk prototypes oleh Philips dan Sony secara independen pada pertengahan hingga akhir tahun 1970. Kedua perusahaan lalu berkolaborasi untuk membuat format standar dan teknologi player yang dikomersialkan pada tahun 1982.

Material yang digunakan pada CD

CD menggunakan beberapa material, sehingga dapat menyimpan informasi. Bahan untuk membuat CD adalah sebagai berikut:

1. Label
2. Acrylic
3. Aluminium
4. Polycarbonate plastic

Sebuah CD dapat menampung informasi hingga 783 MB jika dihitung secara pasnya. CD memiliki diameter 4,8-inch (12 cm). Untuk menampung 783 MB pada ukuran kecil seperti ini, bentuk byte secara individual sangatlah kecil.

CD merupakan benda yang simpel yang terbuat dari plastik. Tebal CD adalah 1,2 mm. Sebagian besar dari CD terdapat polycarbonate plastic bersih yang dibentuk dengan injeksi. Saat pembuatan, plastik ini ditekan menjadi  microscopic bumps (tonjolan mikroskopik) yang diarahkan satu, continuous, dan spiral yang sangatlah panjang dari sebuah data. Ketika polycarbonate yang bersih sudah dibentuk, reflective aluminumyang tipis akan ditambahkan pada disc, yang akan melapisi tonjolan tersebut. Kemudian acrylic akan disemprotkan ke aluminum untuk melindunginya. Sebuah label akan di-print di acrylic tersebut.

Spiral

Sebuah CD memiliki data berbentuk spiral. Jika pada Hard disk memiliki bentuk data yang tepat berbentuk lingkaran, CD berbentuk spiral. Tentu saja, data berbentuk spiral memiliki tempat untuk memulai dan mengakhiri. Pada CD, spiral tersebut dimulai pada bagian tengah dan terus berlanjut keujung dari CD tersebut.

Pada gambar disamping, bentuk dari track spiral tidaklah sebesar itu. Diameter dari track adalah 1,6 microns (1 meter = 1 juta microns) yang memisahkan antara garis track yang satu dengan yang lainnya.

Bumps (Tonjolan)

Tonjolan pada sebuah track memiliki lebar 0,5 microns. Memiliki panjang 0,83 microns dan memiliki tinggi 125 nanometers (1 Meter = 1 milyar nanometer). Untuk lebih jelasnya, bisa dilihat pada gambar disamping.

Jika dilihat secara sekilas, tonjolan tersebut tidak akan terlihat oleh mata telanjang. Namun, laser dapat melihatnya. Karena bentuk tonjolan tersebut sangatlah kecil, spiral yang dibuat sangatlah panjang. Jadinya, banyak data bisa dimasukkan dalam CD. Jika spiral tersebut bisa diangkat, panjang dari spiral tersebut mencapai 5 KM jauhnya.

Komponen dari CD Drive

CD Drive atau CD Player memiliki tugas untuk membaca tonjolan yang ada di CD. Karena tonjolan tersebut sangatlah kecil, lensa laser yang ada di CD Drive sangatlah akurat dan presisi. Di dalam CD Drive, terdapat 3 komponen utama.

• Drive Motor: Berfungsi untuk memutar CD. Kecepatan perputarannya diantara 200 hingga 500 RPM (Rotation Per Minute).
• Laser Lens: Berfungsi untuk membaca tonjolan di CD.

• Tracking mechanism: Menggerakkan komponen laser lens, sehingga laser lens dapat mengikuti arah pergerakan dari spiral tersebut. Tracking mechanism ini dapat bergerak dengan resolusi micron,  mengikuti arah gerak spiral.

Cara Kerja CD Drive Membaca data di CD

Di dalam CD Drive, laser lens akan mengeluarkan laser ke kepingan CD. Setelah laser tersebut mengenai tonjolan yang ada di CD, sinar itu pun memantul ke sebuah optical pickup. Pantulan sinar itulah yang dapat membaca setiap bit informasi yang ada di CD. Kemudian, sinyal bit digital itu diolah menjadi data analog dan diantarkan ke signal amplifier untuk diolah lebih lanjut oleh komputer. Setelah itu, komputer akan mengenal data analog itu dan datanya menjadi terpampang di layar anda.

Ilustrasi dari proses tersebut dapat dilihat pada gambar dibawah ini:

sumber : http://www.windowsku.com/2013/05/cara-kerja-cd-compact-disc.html

Kinerja Komputer Terapan Jaringan

Fungsi spesifik piranti pendukung jaringan pada komunikasi data :

Piranti pendukung jaringan komunikasi data ada banyak kita jumpai, namun dalam garis besarnya dibagi menjadi 2 bagian, yaitu hardware dan software. Hardware adalah perangkat keras yang digunakan pengguna komputer untuk dapat mengunakan internet. Sedangkan software adalah perangkat lunak yang mendukung agar komputer mampu melakukan akses internet. Macam – macam hardware yaitu : Komputer Server, Modem, Network Interface Card, WiFi, dll. sedangkan Macam – macam software yaitu : Sistem Operasi, Browser, Driver, dll.

Hardware Pendukung Jaringan Internet :

Modem

Modem berasal dari MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (Carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut “modem”, seperti VSAT, Microwave Radio, dan lain sebagainya.
Modem merupakan perangkat perantara antara komputer anda dengan saluran telepon agar dapat berhubungan dengan ISP (Internet Service Provider – penyedia jasa internet) anda.Kabel modem adalah alat yang memberikan akses berkecepatan tinggi ke internet melalui jaringan kabel televisi.

HUB

Hub adalah salah satu perangkat dalam Jaringan Komputer yang berguna untuk menghubungkan antar segmen dalam jaringan. Dia bekerja di level fisik (layer pertama) dari model referensi OSI.

Dengan adanya hub, maka CSMA/CD yang bertugas untuk mensharing medium (kabel, udara, fiber, dll) agar semua bisa terkoneksi dapat berjalan dengan baik. Hub bertugas mengkoneksikan setiap node agar terhubung dengan sebuah backbone utama dalam proses transmisi data.

Router

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Kartu Jaringan (NIC)

Kartu jaringan (Inggris: network interface card disingkat NIC atau juganetwork card) adalah sebuah kartu yang berfungsi sebagai jembatan darikomputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.

 NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI,bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB,PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile).

Kartu NIC Fisik terbagi menjadi dua jenis, yakni:
Kartu NIC dengan media jaringan yang spesifik (Media-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis berdasarkan media jaringan yang digunakan. Contohnya adalah NIC Ethernet, yang dapat berupaTwisted-Pair (UTP atau STP), Thinnet, atau Thicknet, atau bahkan tanpa kabel (Wireleles Ethernet)

Software Pendukung Jaringan Internet

Sistem operasi
Sistem operasi jaringan (Inggris: network operating system) adalah sebuah jenis sistem operasi yang ditujukan untuk menangani jaringan. Umumnya, sistem operasi ini terdiri atas banyak layanan atau service yang ditujukan untuk melayani pengguna, seperti layanan berbagi berkas,layanan berbagi alat pencetak (printer) , DNS service, HTTP Service, dan lain sebagainya. Istilah ini populer pada akhir dekade 1980-an hingga awal dekade 1990-an.Beberapa sistem operasi jaringan yang umum dijumpai adalah sebagai berikut:
Microsoft NS-NET
Microsoft LAN manager
Novell Net Ware
Microsoft Windows NT Server
GNU/linux
Banyan VINES
Beberapa varian UNIX, seperti SCO OpenServer, Novel UnixWare, atau Solaris
Web browser

Piranti penyimpanan Data dan penyedia data

Perangkat Penyimpanan Data :

•Hard disk

•Hard disk merupkan alat penyimpanan data sekunder yang kapasitasnya cukup besar. Selain memiiki kapasitas yang bervariasi harddisk juga memiliki interface yang berbeda sesuai teknologi yang diusungnya. Dalam computer desktop saat ini harddisk memiliki fungsi utama untuk meyimpaan system operasi dan aplikasi yang ada.

•FLASHDISK

•Flasdisk merupakan media penyimpan data paling popular dalam hal mobilitas karena karena ukurannya yang kecil. Selain untuk menyimpan data penting saat ini Flashdisk juga berfungsi sebagai alat bootable media sistem operasi komputer karena dapat diganti sesuai keperluan dan tidak terbatas.

•RAM

•RAM adalah memori yang berfungsi untuk menyimpan sementara perintah dan data pada saat sebuah program dijalankan. Perintah data tersebut mencakup data yang akan dibaca dari hard disk, data-data yang dimasukkan melalui alat input komputer, dan juga data-data hasil pemrosesan sebuah program.

Perangkat Penyedia Data :

•Modem adalah singkatan dari modulator dan demodulator. Modulator berfungsi untuk melakukan proses menumpangkan data pada sinyal informasi ke sinyal pembawa agar dapat dikirim ke pengguna melalui media tertentu, proses ini biasa disebut dengan proses modulasi. pada proses ini data dari komputer yang berbentuk sinyal digital akan diubah menjadi sinyal analog. Sedangkan Demodulator berfungsi sebagai proses mendapatkan kembali data yang dikirim oleh pengirim.

Konsentrator dan Kabel Jaringan Komputer

•Jenis-jenis kabel Jaringan Komputer
1.UTP (Unshielded Twisted Pair)
2.Coaxial
3.FDDI (Fiber Data Distributed Interface)

Jenis Sambungan Kabel UTP

1. Stright fungsinya untuk menghubungkan dua atau lebih peralatan yang berbeda. dan ujung yang A dengan ujung yang B sama.
contoh : PC/Laptop dengan HUB, PC dengan AP (Acsess Point)

2. Cross fungsinya untuk menghubungkan dua atau lebih peralatan yang sama. dan ujung yang A dengan ujung yang B berbeda.
contoh :  PC/Laptop dengan PC/Laptop,AP denganAP (Acsess Point)

Urutan Pemasangan kabel Strigh menurut OSI (Open System Interconection).
Urutan Pertama       : White Orange
Urutan kedua          : Orange
Urutan ketiga          : White Green
Urutan Keempat     : Blue
Urutan kelima         : White Blue
Urutan keenam       : Green
Urutan ketujuh        : White Brown
Urutan kedelapan    : Brown

Urutan Pemasangan kabel Cross menurut OSI (Open System Interconection).
Urutan Pertama        : White Green
Urutan Kedua          : Green
Urutan Ketiga          : White Orange
Urutan Keempat      : Blue
Urutan Kelima         : white Blue
Urutan Keenam       : Orange
Urutan Ketujuh        : White Brown
Urutan Kedelapan    : Brown

Coaxial

Kabel coaxial banyak digunakan di jaringan lokal karena biaya pembangunan jaringan relatif murah dan tidak memerlukan hub sebagai konsentrator jaringan.
Kabel coaxial terdiri dari beberapa jenis, yaitu :

Thick Co-axial yang memiliki jangkauan antar titik koneksi  sepanjang 500 m.
Thin Co-axial yang memiliki jangkauan antar titik koneksi   sepanjang  185 m.

Kabel tipe ini banyak dipakai di jaringan komunikasi analog. Seperti 2M band. Adapun jenis kabel coaxial yang biasa digunakan adalah RG-58, RG-8, dan lan-lain.

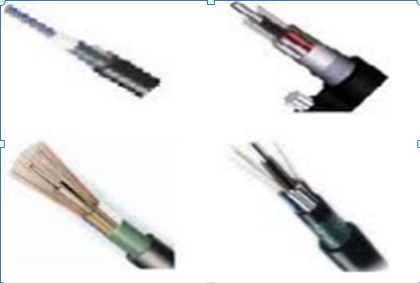

FDDI (Fiber Data Distributed Interface)

FDDI (Fiber Data Distributed Interface) atau yang sering disebut dengan kabel Fiber Optic, menggunakan 2 buah ring. Pertama, Primary ring yang digunakan untuk komunikasi data. Kedua, Secondary ring yang digunakan sebagai media komunikasi cadangan. Kedua ring ini bertransmisi secara berlawanan (counter rotating).
Versi FDDI ada yang menggunakan inti copper dan disebut sebagai CDDI (Copper Distributed Data Interface). FDDI Fiber Optik mempunyai dua mode transmisi, yaitu single mode dan multi mode.
Single mode menggunakan sinar laser sebagai media, transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.
Keuntungan menggunakan Fiber Optic, antara lain :
a.     Fiber Optic tidak mentransmisi sinyal elektrik sehingga tidak ada gangguan secara elektrik dari Radio Frequency Interference (RFI) dan Electromagnetic Interference (EMI)
b.     Jangkauan FDDI sekitar 2 km untuk single mode dan 26 km untuk multi mode.

Konsentrator EThernet

Konsentrator adalah perangkat yang digunakan untuk memperluas dan menambah jumlah komputer dalam sebuah jaringan.
Konsentrator terdiri dari dua jenis yaitu hub dan switch. Perbedaan keduanya pada kemampuan transfer data. Pada hub kecepatan transfer data adalah 6,25 Kbps sedangkan pada switch kecepatan transfer data adalah 100 Kbps.
1. Hub atau Repeater
2. Switch
3. Bridge
4. Router

•Hub

Suatu perangkat yang memiliki banyak port yang akan menghubungkan beberapa node (komputer) sehingga membentuk suatu jaringan pada topologi star.
Beberapa hub di pasaran kadang disebut dengan istilah hub-switch yang sering dikira oleh kita sebagai switch, tentu saja hub lebih lambat performanya daripada switch.

Cara Kerja: Ketika sebuah paket tiba di salah satu port, paket itu akan disalin ke port-port yang lain di hub. Atau dengan kata lain hub hanya menyalin data ke semua simpul yang terhubung ke hub. Hal ini menyebabkan unjuk kerja jaringan akan lambat.
Hub dengan spesifikasi 10/100Mbps harus berbagi bandwidth dengan masing-masing port. Jadi ketika hanya satu PC yang menggunakan, akan mendapat akses bandwith yang maksimum yang tersedia. Namun, jika beberapa PC beroperasi atau di gunakan pada jaringan tersebut, maka bandwidth akan dibagi kepada semua PC, sehingga akan menurunkan kinerja jaringan

•Switch

Switch bentuknya hampir sama dengan hub.
Switch atau lebih dikenal dengan istilah LAN Switch merupakan perluasan dari konsep bridge.
Salah satu contohnya adalah HP Procurve V1810-8G yang merupakan 8 Port Gigabit Switch.

Cara Kerja: Ada dua arsitektur dasar yang digunakan yaitu: cut-through dan store and forward.
Switch cut trough memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya. Sedangkan Switch store and forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk meneriksa satu paket memerlukan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan.
Switch dengan spesifikasi 10/100Mbps akan mengalokasikan 10/100Mbps penuh untuk setiap port nya. Jadi berapapun jumlah computer yang terhubung, pengguna akan selalu memiliki bandwidth penuh.

•Router

Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

•Bridge

Bridge adalah jenis konsentrator yang berfungsi untuk menghubungkan jaringan yang menggunakan transmisi berbeda. misalnya jaringan ethernet baseband dengan jaringan ethernet broadband. Bridge juga dapat menghubungkan jaringan yang menggunakan tipe kabel yang berbeda ataupun topologi yang berbeda. bridge juga dapat mengetahui alamat setiap client yang terhubung pada jaringan.

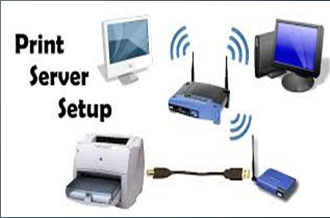

Print Server

Pengertian print server adalah sistem komputer dalam jaringan yang menangani dan mengeksekusi permintaan percetakan dari perangkat jaringan lainnya.

Titik akses nirkabel

suatu peranti yang memungkinkan peranti nirkabel untuk terhubung ke dalam jaringan dengan menggunakan Wi-Fi, Bluetooth, atau standar lain. WAP biasanya tersambung ke suatu router (melalui kabel) sehingga dapat meneruskan data antara berbagai peranti nirkabel (seperti komputer atau pencetak) dengan jaringan berkabel pada suatu jaringan. Standar yang diterapkan untuk WAP ditetapkan oleh IEEE dan sebagian besar menggunakan IEEE 802.11.
